9ο Μάθημα Arduino - 1 αισθητήρας IR - 1 RGB LED

9ο Μάθημα Arduino - 1 αισθητήρας IR - 1 RGB LED

Εργασία 9η

Να πραγματοποιήσετε την κατάλληλη συνδεσμολογία και προγραμματισμό ωστε οταν πατηθεί το "+" από το remote control να ανάβει το κόκκινο ενώ οταν πατηθεί το "-" να ανάβει το πράσινο , στο RGB LED που θα τοποθεηθεί στην πλακέτα του Arduino.

Στο πρόγραμμα θα χρειαστεί να εισάγεται τη βιβλιοθήκη που υλοποιεί τις IR λειτουργίες (https://www.arduinolibraries.info/libraries/i-rremote ). Προτεινόμενη έκδοση 2.2.3

Απαραίτητα υλικά

1 x Arduino uno R3

1 x Breadboard

1 x Remote infrared control

1 x Αισθητήρας IR VS1838

1 x RGB LED

3 x 220 ohm Αντιστάσεις (για το RGB LED)

1 x 100 ohm Αντίσταση (για το άκρο VCC του IR αισθητήρα)

1 x 10K ohm Αντίσταση (για το άκρο Εξόδου του IR αισθητήρα)

8 M to M jumper wires

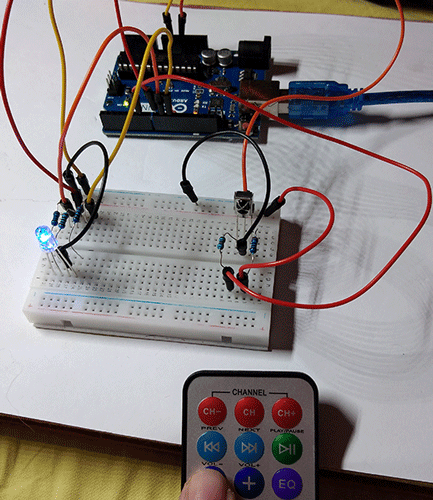

Demo
