Εργασία 8η

Να πραγματοποιήσετε την κατάλληλη συνδεσμολογία και προγραμματισμό ωστε όταν ο αισθητήρας θερμοκρασίας που θα τοποθετήσετε στην πλακετα παρνει τις τιμές σε βαθμούς κελσίου:

• τιμή < = 35 ή (τιμή > 37 και τιμή <= 37.4)  το RGB να παίρνει το μπλέ χρώμα
• τιμή > 35 και τιμή <= 37  το RGB να παίρνει το πράσινο χρώμα
• τιμή > 37.4  το RGB να παίρνει το κόκκινο χρώμα

Αν υποθέσουμε οτι Vo είναι η τιμή εισόδου του αισθητήρα θερμοκρασίας τότε θα χρειαστεί να δηλώσετε τις παρακάτω μεταβλητές:

int Vo;
float R1 = 10000;
float logR2, R2, T,C;
float c1 = 1.009249522e-03, c2 = 2.378405444e-04, c3 = 2.019202697e-07;

Για να φτάσετε στον υπολογισμό της θερμοκρασίας σε βαθμούς κελσίου χρησιμοποιήστε τις παρακάτω εντολές:

Vo = analogRead(ThermistorPin);
R2 = R1 * (1023.0 / (float)Vo - 1.0);
logR2 = log(R2);
T = (1.0 / (c1 + c2*logR2 + c3*logR2*logR2*logR2));
T = T - 273.15;
T = (T * 9.0)/ 5.0 + 32.0;
C = (T - 32) / 1.8;

Η μεταβλητή που θα χρειαστείτε να συγκρίνετε είναι η C (βαθμοί κελσίου)

Απαραίτητα υλικά

1 x Arduino uno R3

1 x Breadboard

1 x αισθητήρας θερμοκρασίας

1 x RGB LED

3 x 220 ohm Αντιστάσεις (για το RGB LED)

1 x 100K ohm Αντίσταση (για τον αισθητήρα θερμοκρασίας)

10 M to M jumper wires

4 F to F jumper wires

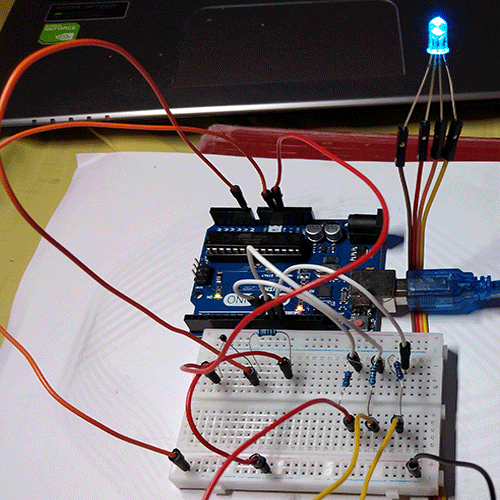

Demo

Βοηθητικοί σύνδεσμοι (επεξήγηση μεταβλητών)

https://create.arduino.cc/projecthub/iasonas-christoulakis/make-an-arduino-temperature-sensor-thermistor-tutorial-b26ed3
